海為PLC體驗文章（三等獎）—與西門子s7-200 自由口通訊

2016-06-12 08:51:12 haiwell 1182

作者：海為用戶周工

體驗時間：2011年5月8日至2011年5月28日

體驗地點：源普自動化控制試驗室

體驗機型：海為S20ZA220T

體驗內容：

（1）通常案例應用

（2）與西門子s7-200 自由口通訊

本人在四月下旬收到海為公司發來體驗用PLC，因工程項目調試，體驗工作在五月才開始。

首先，在外型上感覺這款PLC的質感還是可以的，只是體積稍大，散熱效果應該更好。安裝方式可以采用標準導軌式安裝，方便靈活。下一步，安裝軟件，軟件“體積”不大，安裝后還附帶較多應用實例，為初次使用者帶來很大的方便，編程操作總體來說類似于三菱和西門子MICRO-WIN的結合版，但是多出了一些功能模塊（可能叫指令更準確一些），在以往的編程軟件中，通常的功能是以子程序或者中斷的形式出現，在海為的編程軟件中，很簡單的幾條指令就能實現這些功能，大大降低了復雜程序對編制工程師的要求。

（1）通常的應用也就是主要結構為離散量的控制邏輯，這樣的控制主要以常開常閉和線圈輸出的功能指令，對比三菱和西門子s7-200并無太大區別，海為的這款PLC因為本人時間限制沒有盡可能多的試驗全部輸入輸出開關量都使用的情況，但是效果應該是可以讓人滿意的，模擬量的數據處理在復雜的工程數據（浮點數以及復雜的公式計算）運算方面可能有些滯后，但是小型系統中還是可以使用的。

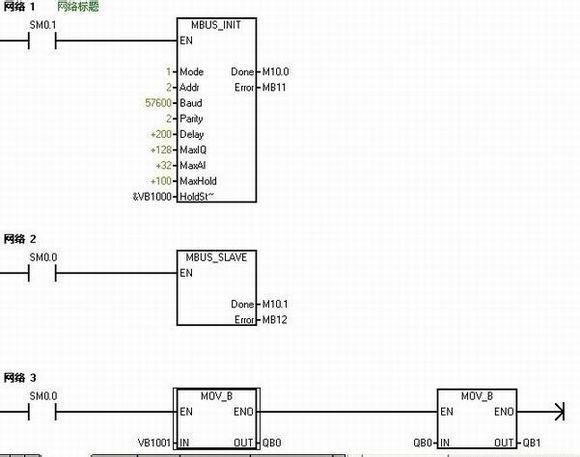

（2）海為對MODBUS通訊功能的支持還是比較讓人滿意的，簡單的一條指令就能實現MODBUS數據的讀或者寫，本人以s7-200為分站模式，幾條指令就實現了兩臺不同品牌PLC之間的通訊（參考程序如下圖：）西門子PLC中。

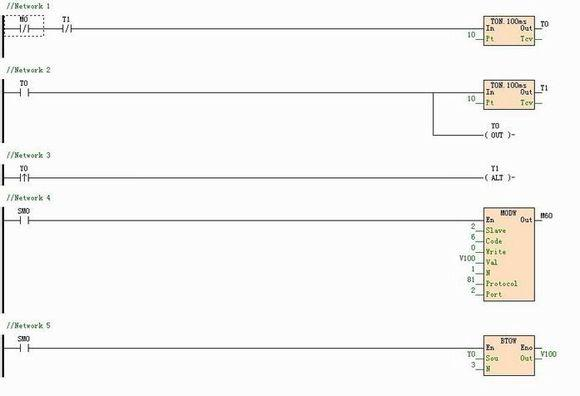

海為程序：


簡單的指令，就可以實現了s7-200 與海為PLC的通訊。

體驗建議：很多大型工程的分支部分可以考慮節省開支使用或者考慮使用國產PLC但是通訊還是主要以PROFIBUS-DP為主，希望海為可以考慮這一塊的開發與應用。另外，使用USB-232轉換的串口編程的時候通訊非常不穩定，現在的工程調試人員所用的通常都是筆記本電腦，一般不帶串口，或者直接開發USB接口的編程電纜。

由于本人時間有限，所體驗部分可能有試驗不完全或者不正確部分，望海為公司開發人員批評指正，謝謝！

體驗人員：江蘇源普自動化系統有限公司
