國產PLC—Haiwell（海為）PLC應用技巧：非線性轉成多段線性變送

2012-10-24 15:11:18 haiwell 740

發布人：廈門海為科技有限公司發布時間：2012-10-24

目前，很多模擬量的輸入與輸出存在著非線性的關系，而在計算這兩者之間的關系時，總不能找到一個符合或者相近的公式來進行計算。對此常見的解決方法是把非線性的模擬量輸入分割成多段，并將每段進行線性化處理，然后進行相應的模擬量輸出。

下面是用海為PLC編程軟件將頻率與溫度的非線性關系轉成多段線性變送的例子。其多段頻率對應的溫度值如下表所示：

頻率(Hz)	溫度(℃)
639.4	210.0
626.9	200.0
614.2	190.0
601.6	180.0
588.8	170.0
576.0	160.0
563.1	150.0
550.2	140.0
537.2	130.0
524.1	120.0
511.0	110.0
497.7	100.0
484.6	90.0
471.3	80.0
457.9	70.0
444.5	60.0
431.0	50.0
417.4	40.0
403.8	30.0
390.1	20.0
376.3	10.0
362.5	0.0

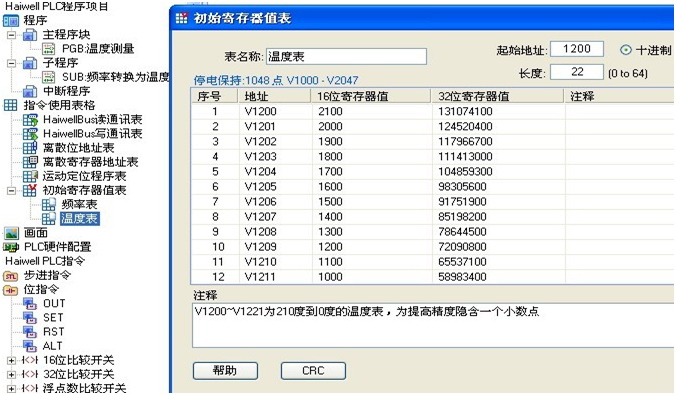

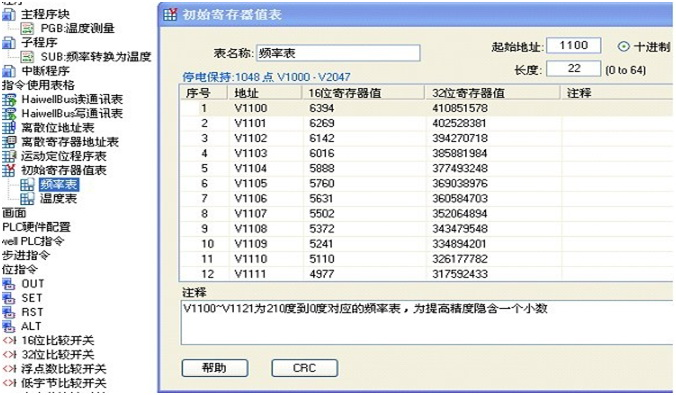

建立兩個名稱分別為“頻率表”和“溫度表”的初始寄存器表，地址V1100~V1121與上表的頻率值相對應，地址V1200~V1221與上表的溫度值相對應，如下圖所示：

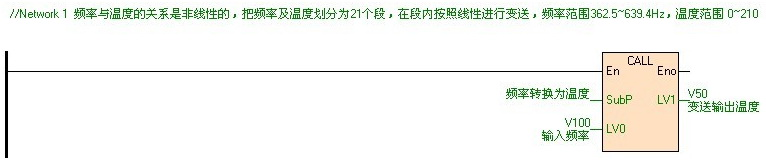

主程序如下圖所示：

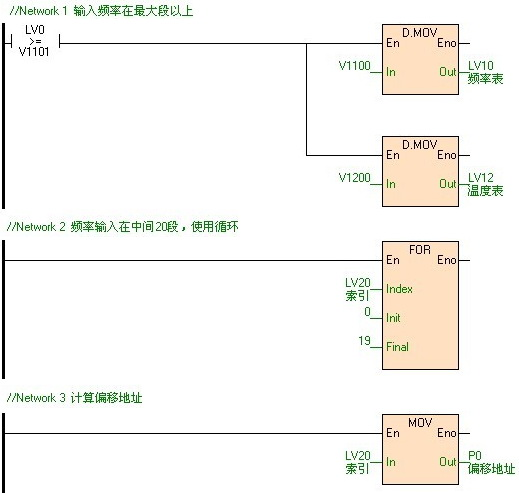

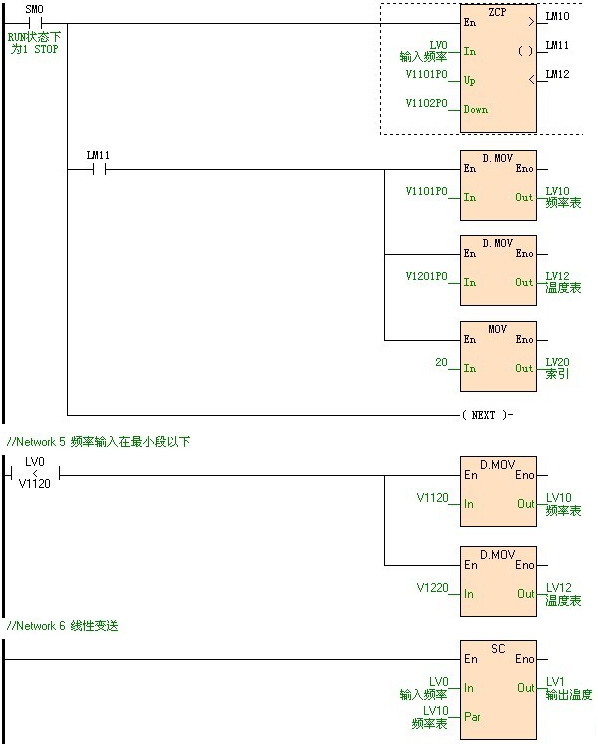

子程序如下圖所示：


總結：通過這個例子，我們知道非線性曲線通過多段線性變送可以使輸出逼近非線性曲線。逼近非線性曲線的程度取決于段數的多少，段數越多，就越逼近，反之，則偏離越遠。而段數的多少應如何取決呢？因為當段數較少時，誤差會相對較大；段數較多時，誤差小，但是程序量大，會影響運行的速度。所以段數的多少需要根據工程的實際情況進行分割。使工程在允許的誤差范圍內程序盡可能的小。
