國產PLC—Haiwell（海為）PLC 在焊接機中的應用

2013-12-12 13:19:01 haiwell 632

作者：海為用戶陳工

使用多年的進口PLC，也迷戀了進口PLC多年；一直覺得用PLC等電氣產品還是進口的好，不知道我們同一代工程師們有何感想，我們的機械主要的心臟一直用人家產品！談何民族企業的崛起，我們的高端產品心臟是人家的，又談什么我們有什么高端的技術！我作為數控技術高級技術人員多次考察國內多個大型設備機械企業，或受企業邀請參與技術開發，發現一個共同點，就是企業暢銷、具有技術含量的機械主要部件都是進口的，特別是主要電氣材料、機械零件、液壓零件、氣體零件。同相關技術設計人員交流時談到最多的是國產材料無法滿足設計要求，要么客戶指定進口材料，清一色的迷信進口。哀哉!何時才能擁有自己的真真高端技術！自己的心！自己的靈魂！

今年11月收到了福建廈門海為PLC，開箱一看做工不亞于進口PLC，小巧精致大方。于是準備試試，準備改造一下老式的門式焊接，在一臺07年產的焊接機中進行變頻運轉控制，結果是可想而知，打破了我一直以來的進口迷戀思想，也看到了國產化的曙光。于是忙寫心得與大家共享，寄希望于我們的產品，特別是我們的高端產品完全的國產化。

一、編程軟件的人性化

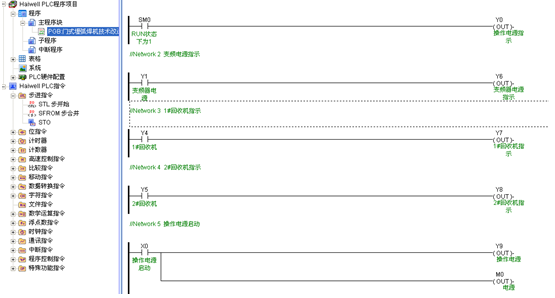

該編程軟件界面簡單明了，輸入方便快捷，所有的指令、元件能在左面工程【工程管理器】和【PLC資源】中找到見（圖一），對初學PLC的人員更加方便，也容易理解。同時每一段輸出都能單獨能注解說明，便于檢查程序，這樣對我們的邏輯思維有幫助作用。單個元件的注解只要在表內完成，這樣速度也快不容易做錯。

這樣做到了一定的編程可視化效果，編程快而簡單，有利于PLC知識的推廣和普及，海為在軟件界面就能考慮到細節，這是難能可貴的事情。


圖一

二、軟件仿真的可視化

軟件仿真，有利于找到編程的不足或錯誤，海為PLC仿真通用簡單可操作，開始調試，只要點擊右鍵，選擇NO、或OFF就運行。而且在仿真界面能直接顯示個輸入輸出口的運行情況。見（圖二、三）


圖二

圖三

三、氣安裝的簡潔化

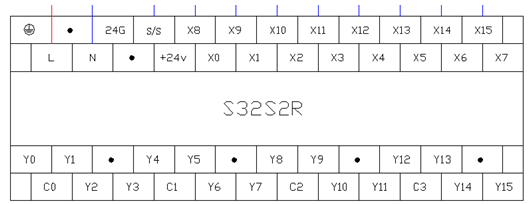

電氣接線也同樣的簡單方便，沒有過多的COM接口，給人以美觀大方的感覺。


圖四

四、功能使用的合理化

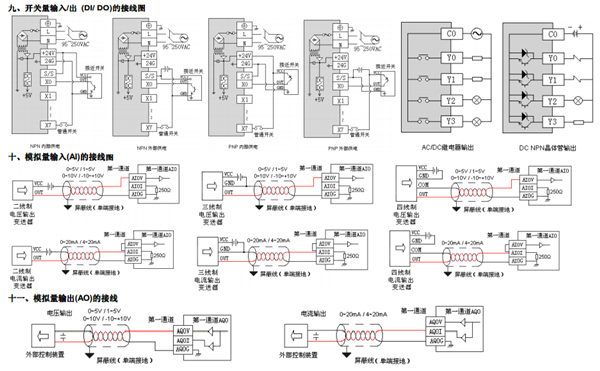

該PLC只要能完成各種普通開關量輸入輸出，也能完成模擬量的輸入輸出，輸入可以是幾種線制，輸出可以是電壓輸出，也可以是電流輸出。見（圖五）


圖五

五、使用后新老設備的比較

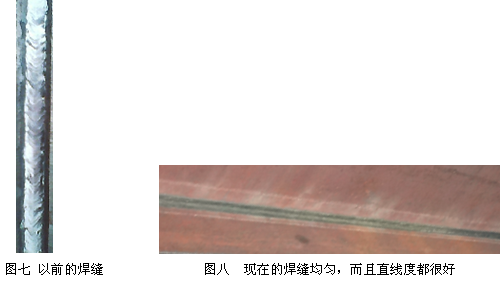

在改造前，時常出現控制運行不靈活，運行走動出現抖動的現象，焊接后的產品焊縫出現波浪形的狀態見（圖七）；進過我們用海為PLC的改造，對運轉控制保證了信號的正常，保護多層化；焊接后的焊縫直線美觀見（圖八），波動少穩定；大大提高了產品的質量；原來用戶反映故障多，主要是上升下降過程保護缺失，行走不穩定，快速和慢速不靈敏。用海為PLC改造后增加了上下限位保護，PLC控制變頻器行走也穩定了，同時速度也變成了無級變頻控制，快慢由操作工根據產品需求設定，成功的完成了本次改造任務。

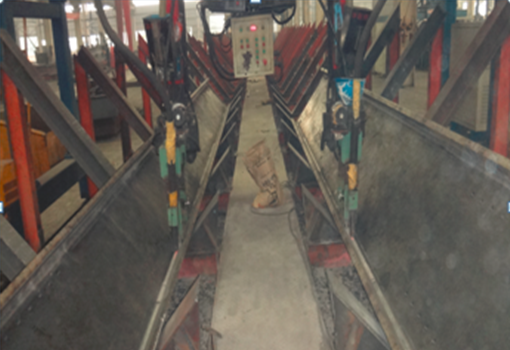

圖六焊接中


最后感謝海為公司的支持，同時國產PLC也得到了客戶的認可，我想海為，在PLC界肯定可以做到“海”為，不久的將來，市場是屬于你們的。
