國產PLC—Haiwell（海為）PLC在供暖供熱設備中的應用

2015-05-21 15:26:02 haiwell 1283

作者：廈門海為科技有限公司

前言：隨著經濟的發展，供暖供熱正逐漸成為社會日益關注的問題。傳統的供熱供暖設備以煤炭作為能源，效率低下，對環境污染比較大，采用電作為能源則很好的避免了此類問題。它不僅熱效率高、采暖費用低，還具有環保、溫度可控等優點。本文以海為PLC為例，應用電能提供熱量，通過管道系統集中供熱，采用散熱片傳遞熱量，詳細介紹了PLC在電熱供暖設備的簡單的應用。

關鍵字：Haiwell(海為)國產PLC 數字量溫度模塊H04DT 供暖供熱

一、控制要求

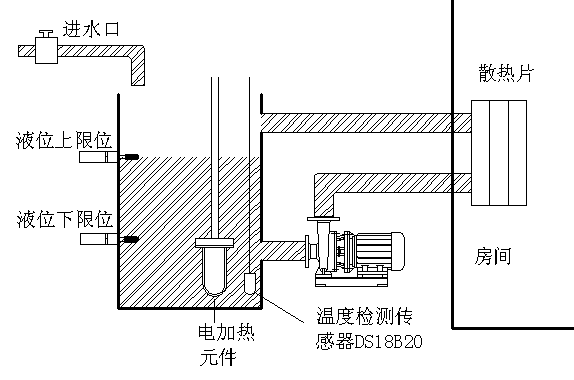

圖1 控制示意圖

1.1 按下啟動按鈕水泵對管道進行循環供水，通過散熱片將溫度傳到房間內；

1.2 用溫度檢測傳感器檢測水溫，如果水溫低于設定值下限則電加熱元件開始加熱；如果水溫高于設定值上限則電加熱元件停止加熱；

1.3 用投入式液位檢測傳感器檢測水位的當前高度，如果液位低于設定值下限則打開進水口進行加水，當水位等于或高于水位設定上限時停止加水。

1.4當液位低于下限位時報警，當按下急停按鈕時報警，當溫度高于溫度上限5度時報警，應使報警信號易于區分。

二、系統主要硬件配置

2.1控制器的選擇

控制器選擇海為的E16S2T，主機自帶8路DI，8路DO晶體管輸出，帶2 個通訊口，每個通訊口都可以進行編程和聯網，都可作為主站或從站。支持1：N、N：1、N：N 聯網方式支持各種人機界面和組態軟件，可與任何帶通訊功能的第三方設備（如變頻器、儀表、條碼閱讀器等）聯網。

2.2 擴展模塊

擴展模塊選用4路的溫濕度模塊H04DT，既可以接數字溫度傳感器DS18B20，也可以接傳感器SHT1x(SHT7x)，其中DS18B20測溫范圍為-55~+125℃；傳感器SHT1x(SHT7x)既可以測溫度也可以測濕度，溫度范圍-40~123.8℃，濕度0~99%RH。支持多種類型的轉換精度，轉換精度9-12位。本例由于只要測溫度，故選擇DS18B20傳感器。

2.3輸入輸出端口的定義

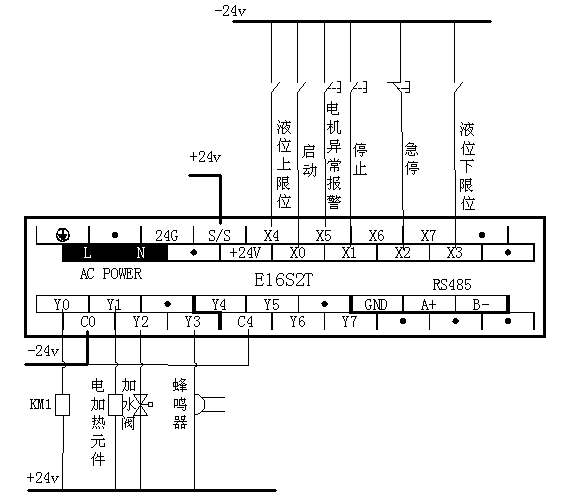

圖2 電氣控制原理圖

X0：啟動

X1：停止

X2：急停

X3：液位下限位

X4：液位上限位

X5：電機異常報警

AI0：溫度檢測傳感器

Y0：水泵

Y1：電加熱元件

Y2：加水閥

Y3：蜂鳴器

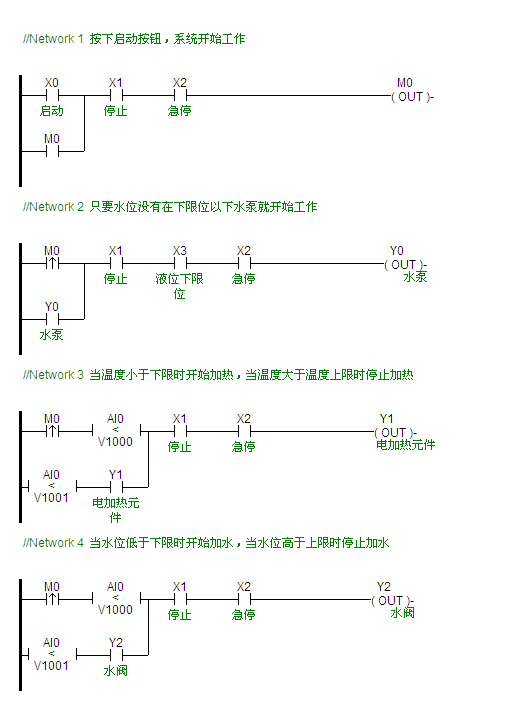

三、部分程序


四、系統優點

4.1 海為編程軟件仿真強大

海為PLC內置仿真器，全面實現了PLC程序的仿真運行，在編程過程中間或程序編寫完成后，可用仿真器在完全脫離PLC程序，以檢查程序執行是否正確，極大地減少現場調試時間，降低調試難度，調高調試效率。

4.2 H04DT模塊簡單實用

H04DT小巧方便，接線簡單。其配套使用的DS18B20數字量溫度傳感器，具有體積小，硬件開銷低，抗干擾能力強，精度高，可精確到0.065℃，接線方便等特點。下面圖是DS18B20與海為H04DT模塊接線圖：

4.3強大的模擬量處理功能

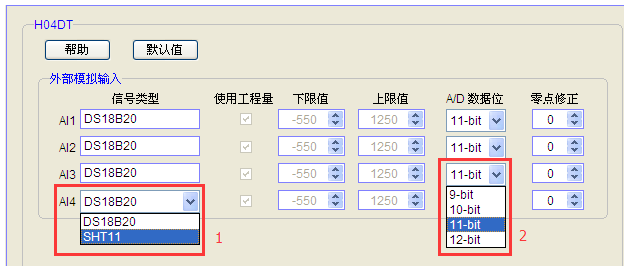

可用AI寄存器直接訪問模擬量輸入，模擬量輸入支持工程量轉換、采樣次數設定及零點修正。在硬件配置里，我們可以添加H04DT模塊，如下圖可以看出：


1、模塊為4AI通道，每個通道的信號類型可選擇為DS18B20或者溫濕度傳感器SHT11。

2、DS18B20工程量-550~1250對應實際溫度-55℃到125℃，精確到0.1℃。

3、DS18B20分辨率為9～12位，對應的可分辨溫度分別為0.5℃、0.25℃、0.125℃和0.0625℃，可實現高精度測溫。分辨率也就是AD數據位，可以在硬件配置里選擇，十分便捷方便，不要寫任何轉化程序，減少編程時間。
