- / 國產PLC—Haiwell（海為）PLC數字溫度模塊H32DT在煤礦測溫上的應用
作者：廈門海為科技有限公司
前言：我國是煤礦大國，大量的煤礦資源蘊藏在地面之下，井下作業不可避免，因此如何保證安全生產，順利采煤成為許多煤礦安全工作者的研究重點。事實表明每年的煤自燃事件是煤礦的重大災害，不僅容易造成數千萬元設備的損失，而且還可能造成人員的傷亡。采空區是易發生煤自燃的重點區域，早期監控十分重要。測溫法是現如今最常用也是最直接的自燃監控技術。海為的一個H32DT模塊可以測量32個區域的溫度，自帶斷線報警，在煤礦測溫行業得到廣泛的應用。本文根據采空區溫度監測的需求，采用海為的主機、H32DT模塊、H01ZB模塊，設計了集ZigBee技術、可編程控制技術、溫度傳感器技術、數據庫技術等于一體的采空區溫度監測系統。
關鍵字：Haiwell(海為)國產PLC H32DT模塊 H01ZB模塊 煤礦測溫

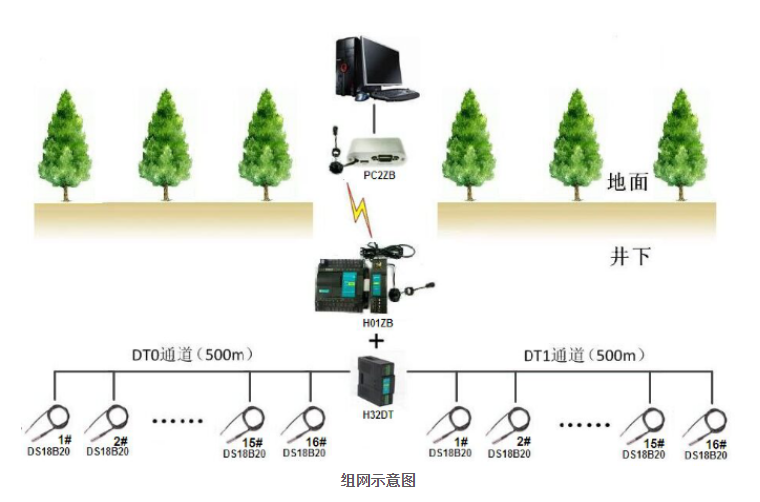

一、 煤炭測溫組網介紹
二、系統主要主要硬件
2.1 海為PLC
海為PLC主機自帶2 個通訊口，可擴展至5 個通訊口，每個通訊口都可以進行編程和聯網，都可作為主站或從站。支持1：N、N：1、N：N 聯網方式，支持各種人機界面和組態軟件，可與任何帶通訊功能的第三方設備（如變頻器、儀表、條碼閱讀器等）聯網。
2.2 H32DT模塊
H32DT（32路測溫模塊）的測溫范圍為：-55°~125°，數字芯片決定溫度，最高測量精度0.0625，顯示精度0.1，且采集后的溫度數值沒有誤差，成本低。可作為任一款PLC主機的擴展模塊，其中H32DT模塊自帶一個RS-485通訊端口，也可作為遠程IO模塊；外部24VDC供電。H32DT可用在大范圍的測溫，比如煤礦、隧道這樣的工業環境。每個通道可連接16個傳感器，單個模塊可采集32路的溫度數值。
2.3 H01ZB模塊與PC2ZB模塊
PC2ZB是一款用于PC端的無線通信的擴展模塊。通過該模塊，HaiwellHappy等上位機與擴展了H01ZB的PLC主機間能夠以無線的方式進行聯機及讀寫等操作。模塊的使用簡單便捷，無需配置zigbee參數，撥動下模塊自帶的撥碼開關即可輕松組建網絡。模塊在zigbee協議本身的重發機制的基礎上，在應用層上又加了應答重發機制，進一步提高了通訊的穩定性。

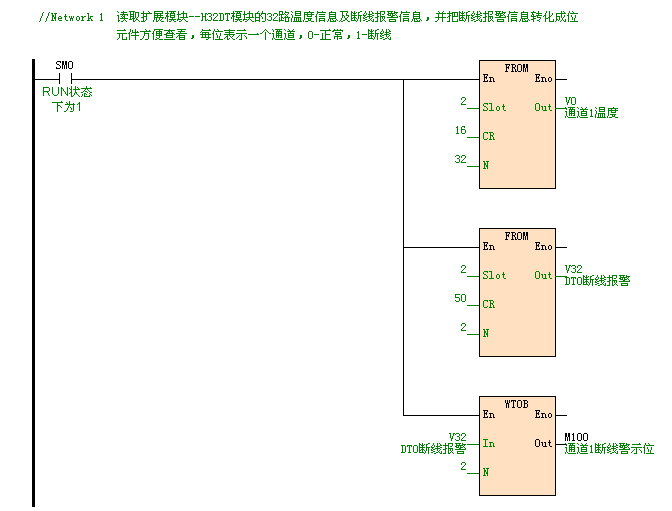

三、 部分程序
四、系統優點
1、海為PLC自帶RS232和RS485通訊端口，使用上位機讀取煤礦現場的溫度數據，對現場的情況及時的了解，一旦出現溫度超過警戒值時，及時作出正確地處理，避免造成不必要的財產損失和人員傷亡。
2、井下和地面布線困難，一旦出現線路老化、斷線問題難以排查，必須花費大量的時間來處理線路問題，長時間使現場溫度處于無法監控的狀態。本系統使用海為的HO1ZB模塊和PC2ZB模塊組建無線通訊網絡，在現場環境沒有變化的情況下，不會出現通訊斷線的情況，徹底解決線路問題。
3、使用H32DT模塊，一個模塊可監控32個區域的溫度，成本低；模塊本身自帶斷線報警，通訊穩定；模塊使用通訊讀取DS18B20的數據，數字芯片決定溫度，精度高。模塊本身還自帶RS485通訊端口，當測溫點距離主機比較遠時，可以把模塊當做遠程模塊來使用，減少布線，有利于測量煤礦井下多處的溫度。
