- / C系列體驗文章—海為PLC在三機一體除濕干燥機改造中的使用
作者：江蘇 趙工
我公司以前購買的近十臺三機一體除濕干燥機普遍使用年限較長，大部分是公司成立之初購進，已有十多年。這些設備都是使用PCB板控制，經過多年使用，因電氣元件老化，保養不到位等因素共同作用，故障多發。由于是老機型，廠家已停產，也不提供PCB板維修。和廠家商定自己采用PLC改造。
一、工作原理
干燥除濕部分：從干燥料桶回來的濕熱空氣經冷卻，吹入蜂巢轉輪。空氣中的水分被轉輪吸附，然后又被再生加熱空氣所脫附。兩股氣流同時作用在轉輪上，并隨著轉輪的轉動，使得空氣中的水分連續不斷的被吸附又被再生空氣所脫附而排出，就形成穩定的低露點空氣，經加熱到塑料的干燥溫度，吹入干燥料桶內，形成密閉循環，干燥原料。
吸料部分：吸料是從儲料桶或其它儲料容器中吸入干燥料桶內，當真空料斗的磁簧開頭偵測到無料時，吸料馬達運轉，使真空料斗內產生真空，儲料桶中的原料由于空氣的壓力差被吸入真空料斗內，當吸料時間完成后，吸料馬達停止運轉，原料會因自重落入干燥料桶內。經干燥后的原料從干燥桶抽到安裝在塑料成形機的電眼料斗或其它料斗內。
二、PLC控制器選用
綜合考慮設備實際情況選用了海為PLC C16S2R，不但電路得以簡化，同時還增加了超溫?cái)嚯姾凸收蠄?bào)警功能。

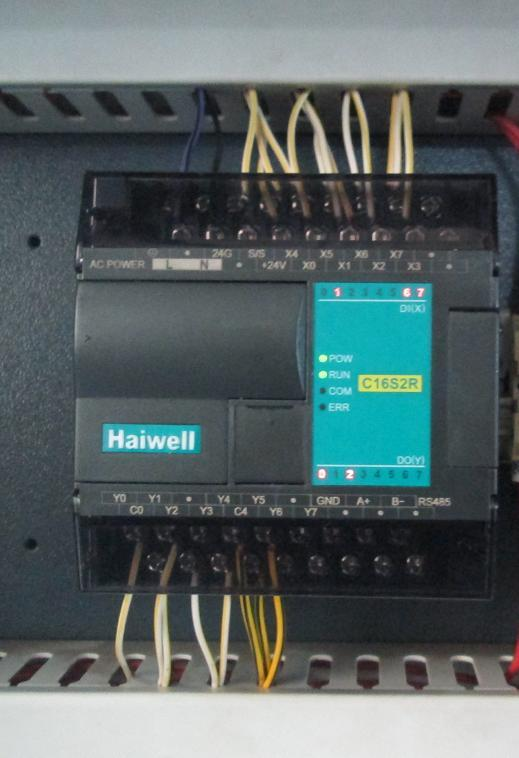

圖1 海為PLC C16S2R

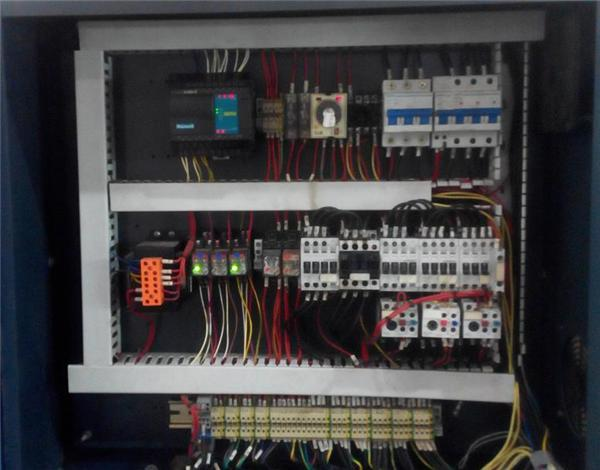

圖2 海為PLC改造后的設備控制柜
三、使用感受
1、海為PLC編程軟件具備全仿真功能，減少了程序編寫和現場調試時間，方便了技術人員的調試工作，提高了工作效率。
2、海為PLC輸入端NPN、PNP信號均可采用，極大地方便了使用。
3、海為PLC具備通信功能，比國外品牌同類產品性價比高。
4、每一個指令打開都有幫助文件，程序例子。對初學者來講那是太實用了。學過PLC的人，使用海為PLC控制器及編程軟件很容易上手。
5、程序加密功能做的不錯，支持程序生成文件加密后導出。
總之，我覺得廠家是花心思去做了，值得對別人推薦。借此機會，衷心祝愿海為PLC越做越好，早日趕超國外品牌PLC，也希望更多的人了解海為PLC。大家多出一份力，支持國貨吧！

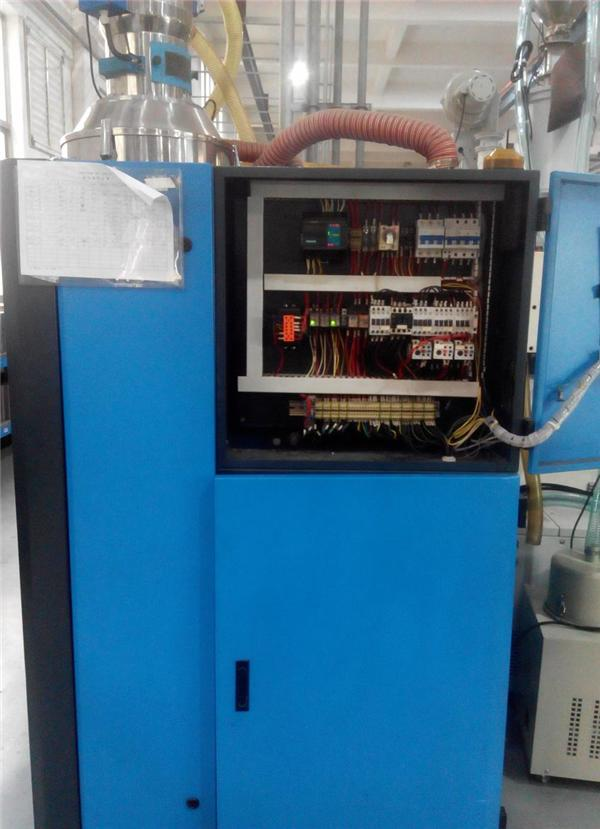

圖3 經海為PLC C16S2R改造完成正在運行中的設備
