國產PLC—Haiwell（海為）PLC在氣象站上的應用

2016-06-13 17:02:52 haiwell 874

作者：沈陽李工

一、項目提出：

學校興趣小組，提出需要測量風向，最初考慮用簡單的方法，干簧管和磁鐵，根據干簧管的吸合來判定，但在實際制做時，發現機械部分不易實現。于是修改方案，選用現成的風速風向傳感器，與PLC通訊，在觸摸屏上進行顯示。

二、實際制做：

購買風速風向傳感器，用海為PLC C10S0T相連，通過編程，實現了風速和風向的采集。后進一步提出要求：測量溫度和濕度，以及測量當前大家都比較關心的PM2.5，并有相應的顯示和語音播放，這樣的話，因為C系列不能擴展，于是修改方案，改用S系列。

具體圖紙如下：

其中，觸摸屏為顯控SK-043AE

主機U0 為S16S2T

U1 為H04DT

U2 為S01RS

U3 為S01RS

U4 為H08DOR

U5 為H16DOR

U6 為H16DOR

U7 為H08DOR


圖1、系統總圖

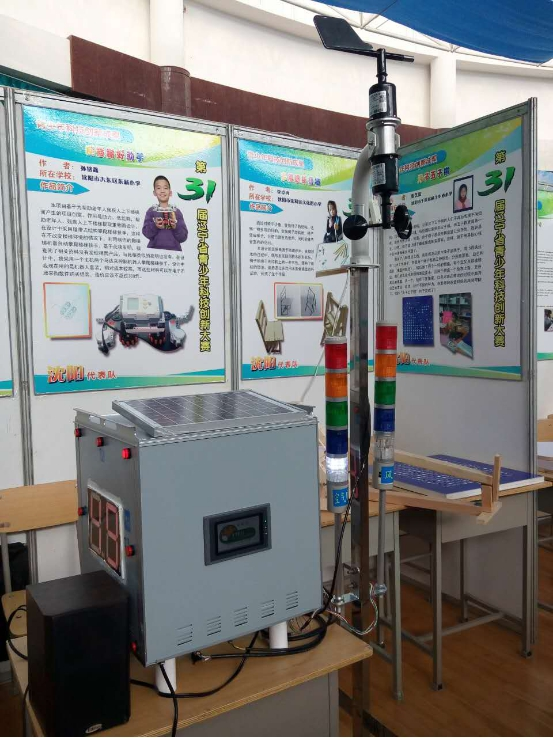

圖2展會整體圖片

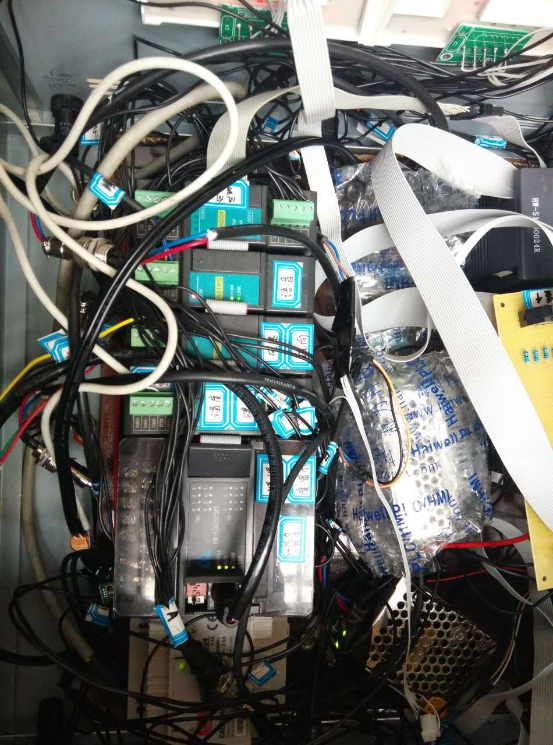

圖3內部電路

因空間有限，器件較多，只能疊加起來放置。

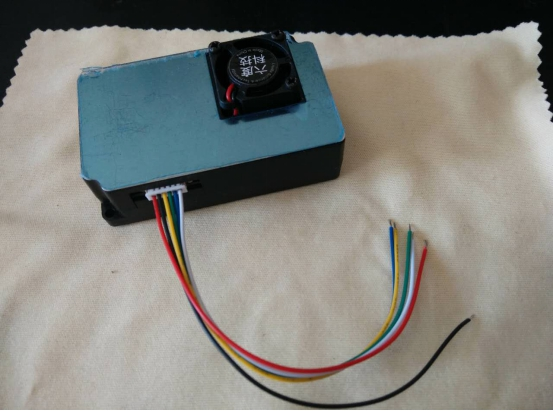

圖4 PM2.5傳感器

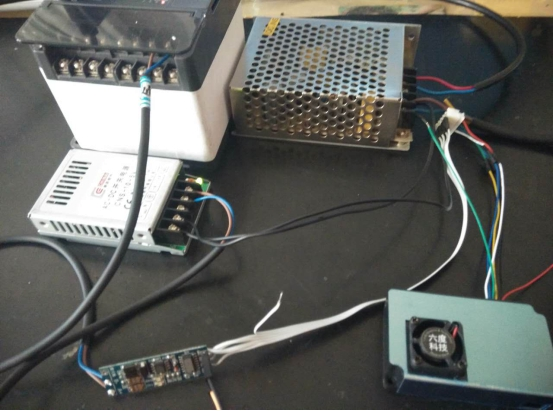

圖5 PM2.5模塊調試

因其輸出為TTL信號，需5V供電。PLC為485通訊，故需要通過TTL-485轉換電路，進行信號變換。

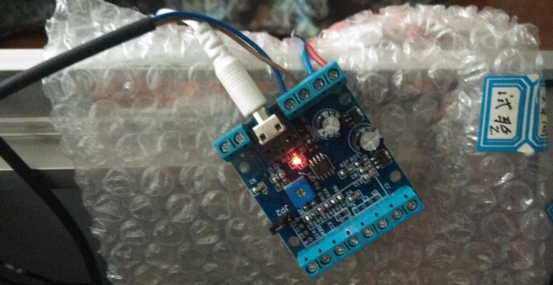

圖6 語音播放模塊

12V供電，485通訊，白色為音箱引出線。

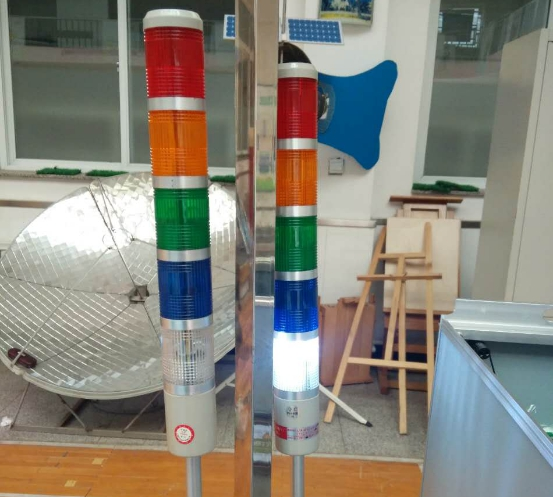

圖7 風力和空氣質量指示

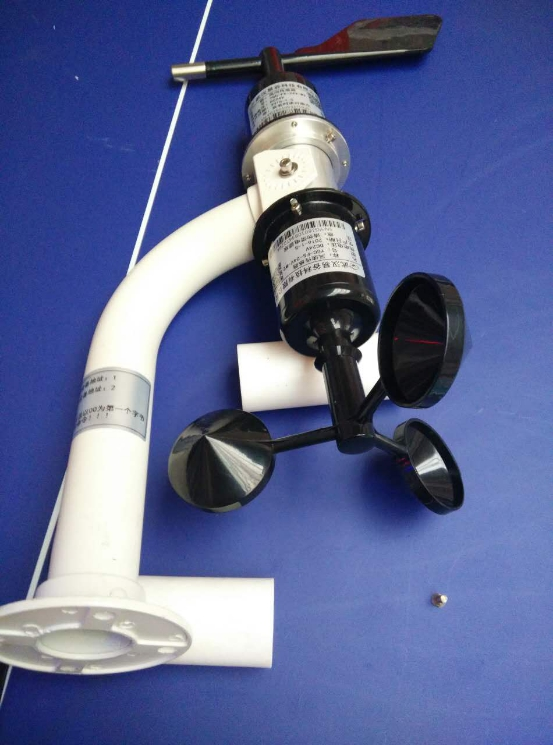

圖8 風速風力傳感器

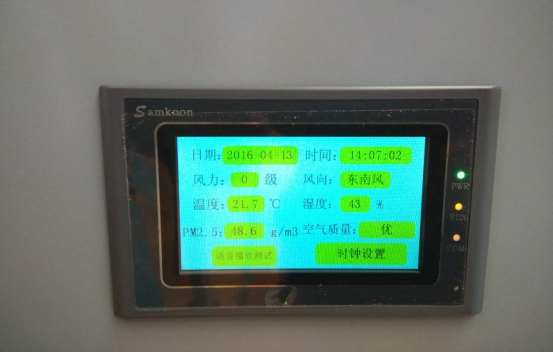

圖9 觸摸屏顯示

屏上可顯示各測量參數，并可進行時鐘設置。語音播放有兩種：整點播報和觸摸屏按鈕播報。

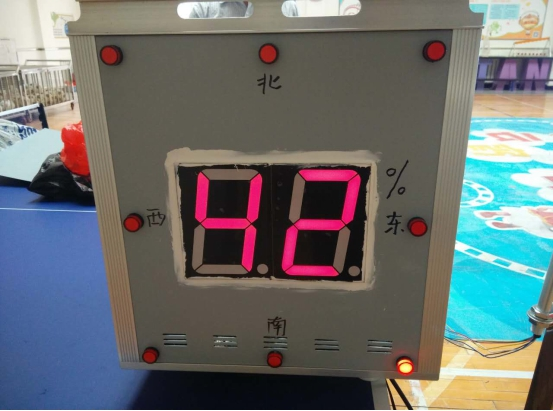

圖10 濕度顯示及風向指示

周圍8個指示燈，分別指示東南西北和東南東北西南西北

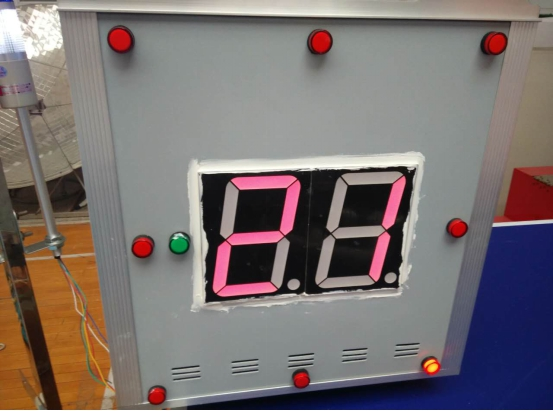

圖11 溫度顯示及風向指示

周圍8個指示燈，分別指示東南西北和東南東北西南西北

綠燈指示溫度負號數碼管為5寸共陽數碼管

三、結論

海為PLC，上手容易，指令豐富，尤其在通訊方面，做得非常靈活，帶來極大的便利。另外，在仿真方面，也有獨特優勢，是一款難得的PLC。

在制作過程中，得到海為公司陳工、姚工、謝工等技術和銷售的大力支持，在此一并表示感謝！
