Haiwell（海為）PLC在超濾檢測設備上的應用

2015-10-22 15:35:41 haiwell 780

作者：海為用戶宋工

一：設備設計介紹

為了檢測超濾水處理產品的質量，根據生產車間的檢測方式和標準，特設計制作了超濾檢測設備。本設備PLC采用海為的S16S2R主機和模擬量采集模塊S04AI，HMI是昆侖通態的TPC7062TD。

二：海為PLC

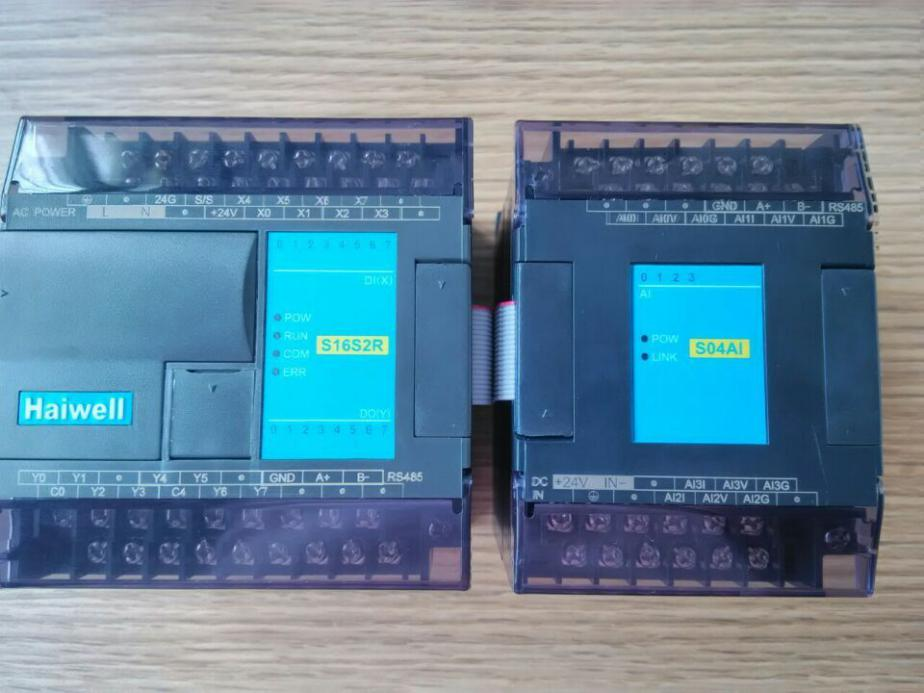

1.S16S2R+S04AI

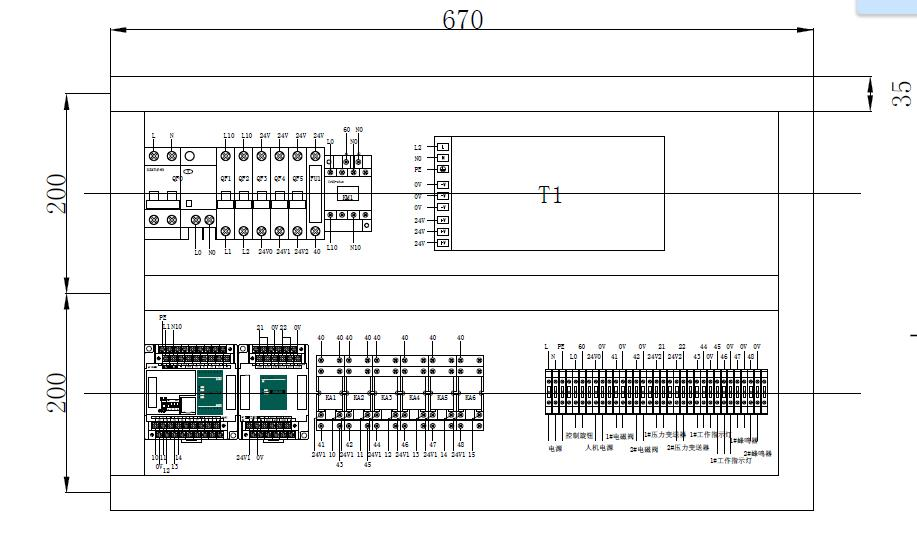

2.PLC電氣布置圖

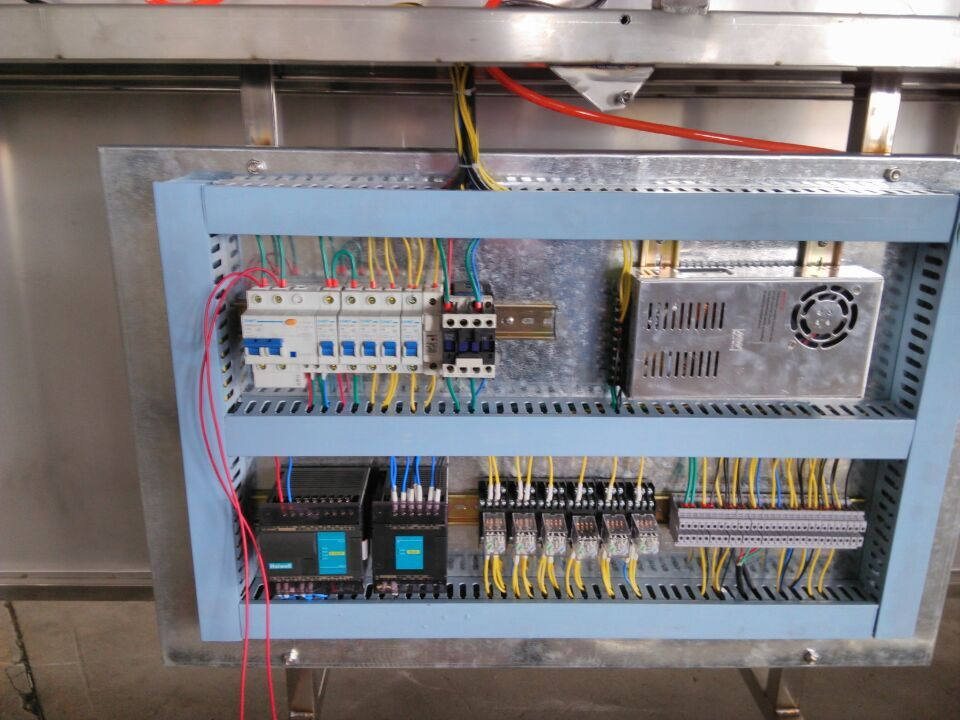

3.PLC裝配圖

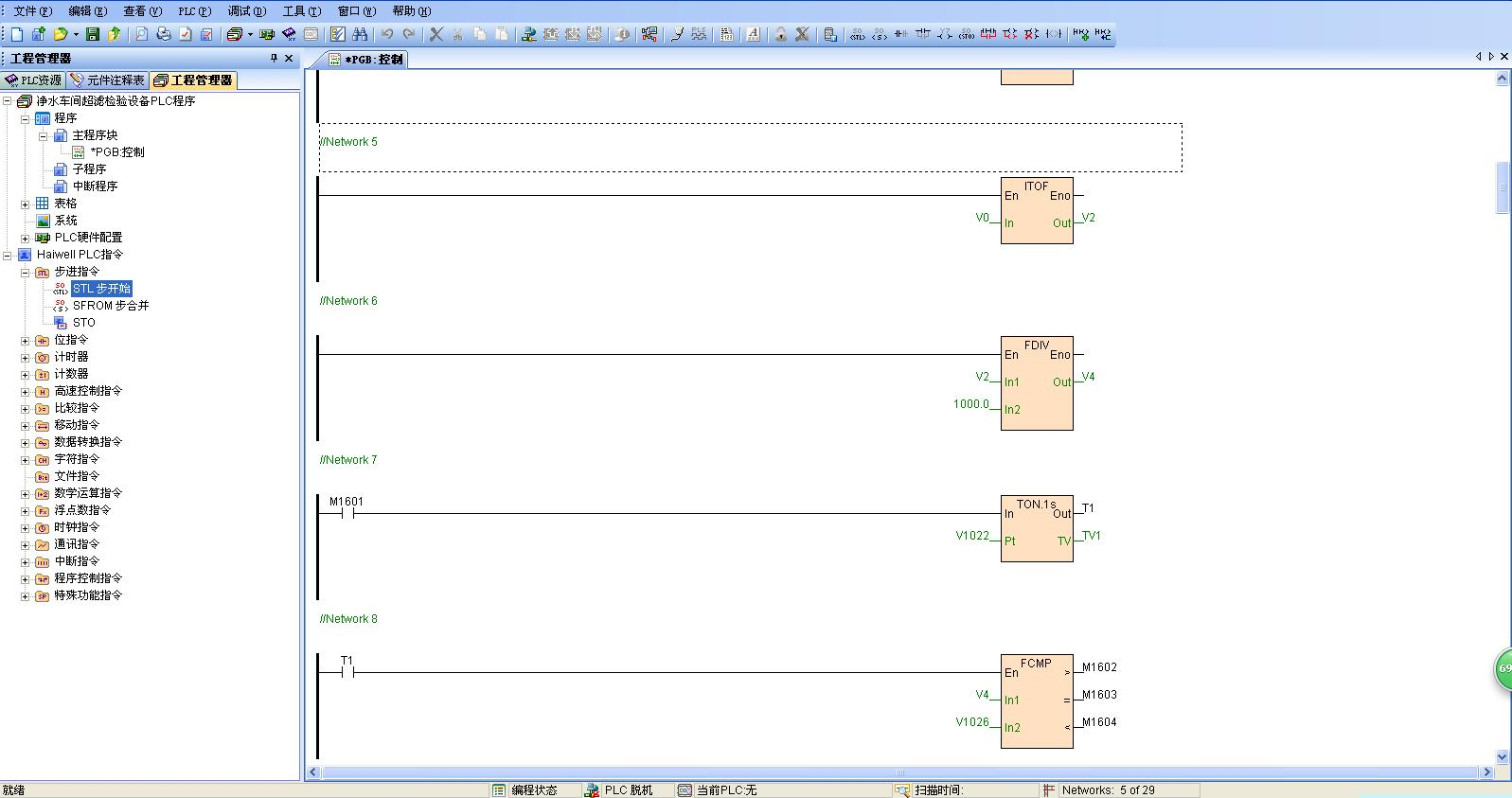

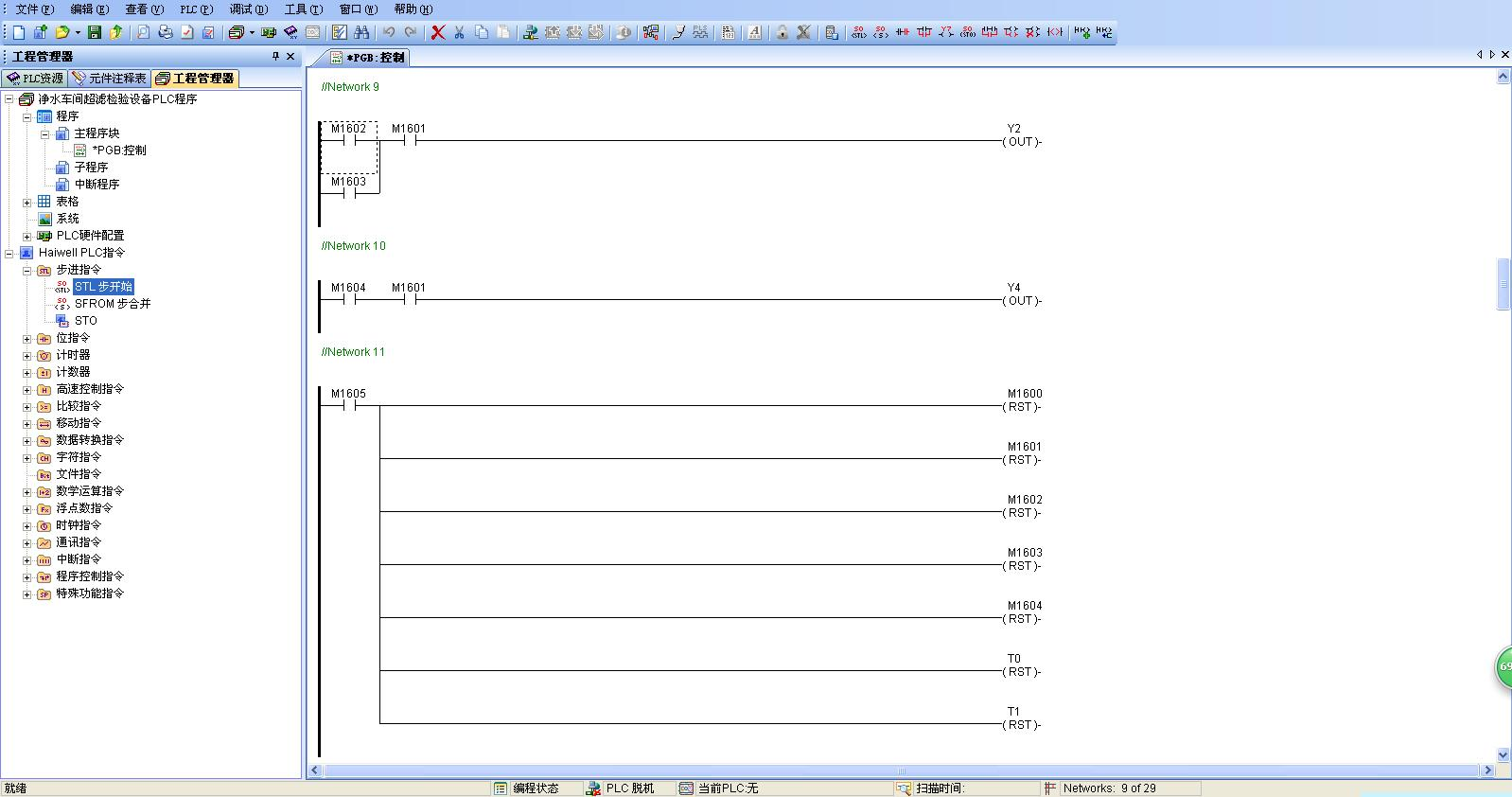

三：PLC部分程序



四：HMI畫面

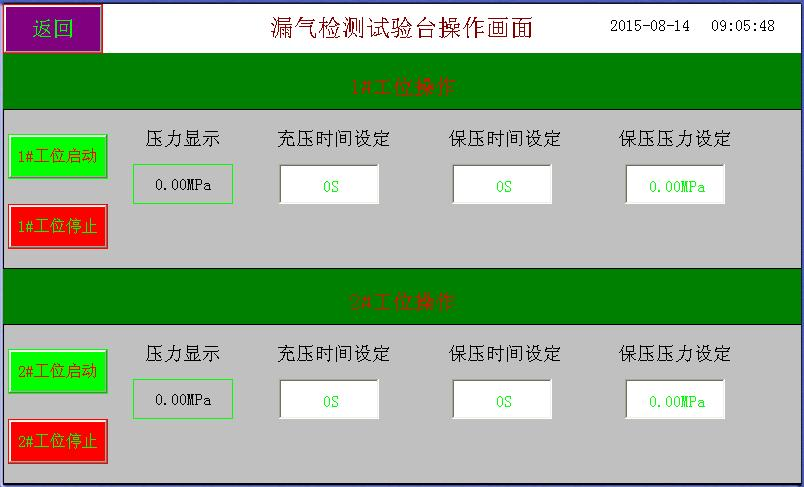

1：操作畫面


用于壓力顯示，用于充壓時間、保壓時間、保壓壓力的設定。

2：1#工位操作

首先將待檢設備氣路連接完畢，設定充壓時間值、保壓時間值、保壓壓力值。按下“1#工位啟動”按鈕，1#工位以充壓時間設定值充壓，在充壓時顯示文本“1#工位充壓狀態！”，1#工位充壓電磁閥打開，試驗臺上1#工位指示燈紅色指示；當?shù)竭_(dá)充壓時間設定值時，文本“1#工位充壓狀態！”顯示消失，1#工位充壓電磁閥關閉，1#工位進入保壓階段；當保壓時間值到達，壓力顯示值高于等于保壓壓力設定值時，顯示文本“1#工位壓力正常！”，試驗臺上1#工位指示燈綠色指示；當保壓時間值到達，壓力顯示值低于保壓壓力設定值時，顯示文本“1#工位壓力故障！”，試驗臺上1#工位蜂鳴器鳴響。檢測完成，按下“1#工位停止”按鈕，檢測結束。

3：2#工位操作

首先將待檢設備氣路連接完畢，設定充壓時間值、保壓時間值、保壓壓力值。按下“2#工位啟動”按鈕，2#工位以充壓時間設定值充壓，在充壓時顯示文本“2#工位充壓狀態！”，2#工位充壓電磁閥打開，試驗臺上2#工位指示燈紅色指示；當?shù)竭_(dá)充壓時間設定值時，文本“2#工位充壓狀態！”顯示消失，2#工位充壓電磁閥關閉，2#工位進入保壓階段；當保壓時間值到達，壓力顯示值高于等于保壓壓力設定值時，顯示文本“2#工位壓力正常！”，試驗臺上2#工位指示燈綠色指示；當保壓時間值到達，壓力顯示值低于保壓壓力設定值時，顯示文本“2#工位壓力故障！”，試驗臺上2#工位蜂鳴器鳴響。檢測完成，按下“2#工位停止”按鈕，檢測結束。

4：返回

點擊“返回”按鈕，返回開機畫面。

五：海為PLC使用心得

海為PLC的模擬量編程特別好用，調試也方便，和設計的想法很一致，沒有出現什么問題。

海為的485通訊也很好，與HMI通訊，實時性和質量都很好！

一如既往的支持海為PLC！
