國產PLC—Haiwell（海為）PLC在冷凍冷藏行業上的應用

2007-01-10 09:31:58 haiwell 723

關健字：定時除霜溫控器通信溫度采集記錄

一、引言：

隨著產品種類冷凍冷藏行業生產廠家越來越多的面對海外客戶，這些客戶均要求有產品在冷凍冷藏過程中的工藝參數主要是溫度參數的記錄、報告，因此要對原有的控制系統進行升級改造。為了最大限度的減少投資，利用在原有溫度控制器的基礎上加裝一個RS485通信模塊及國產海為可編程控制器（Haiwell PLC）可非常經濟方便的實現這些要求。現就對這一系統應用作一介紹。

二、解決方案：

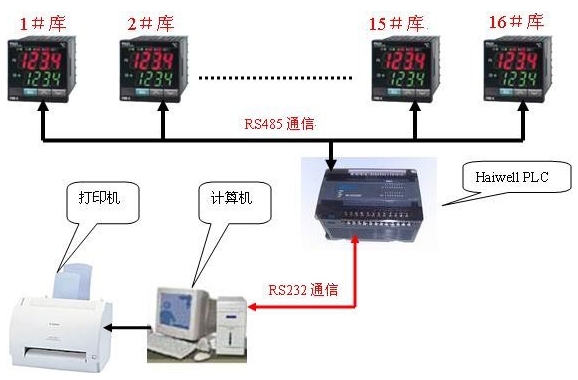

如上圖所示，系統主要有帶RS485接口的溫控器、可編程控制器、計算機、打印機、組態王組態軟件等組成。

工作原理：利用Haiwell PLC的易用的通信功能，用Haiwell PLC的RS485口與16個溫控器通信，采集各個冷庫的溫度，再通過Haiwell PLC的RS232口與計算機通信，在計算機上用組態軟件對各溫度進行采集記錄。

系統優點：

1、利用Haiwell PLC的Modbus專用通信指令MODR與MODW實現與富士溫控器的溫度讀取與溫度設定通信。所有Haiwell PLC的通信功能均可用一條指令實現，無需對特殊位、特殊寄存器編程，也無需管理多條通信指令的通信時序，同一個條件下可同時寫多條通信指令。

2、Haiwell PLC內置標準Modbus協議，可輕松實現與組態王軟件通信；

3、利用原有的溫控器加裝一個通信模塊，大大節約客戶投資成本并大大節省改造工作量、改造時間；

4、Haiwell PLC標準配置1個RS232口和1個RS485口，且任何一個通信口均可作為主站也可作為從站。任何一個通信口均可作為編程端口，也可作為與第3方設備通信的端口。在本應用中，用RS232口與計算機通信，用RS485口與富士溫控器通信。

主要硬件配置：

1、可編程控制器：HW-S32S2R 1臺

2、溫控器：PXR4（Fuji） 16臺

3、組態軟件：256點組態王1套

4、計算機及打印機：1套

三、程序設計亮點：

1、利用MODR及MODW指令非常容易的實現與富士溫控器通信；

2、利用Haiwell PLC內置實時時鐘功能及時間開關TIME指令，一條指令即實現每天定時除霜功能；

四、總結：

利用海為可編程控制器（Haiwell PLC）便利的通信功能及便利的指令集，經濟高效的實現冷凍冷藏過程工藝參數的采集記錄，滿足客戶國際化的要求。可廣泛應用于冷凍冷藏行業舊系統改造及新系統的技術升級
